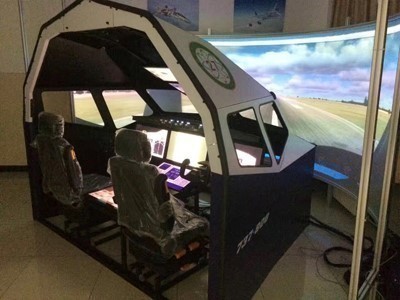

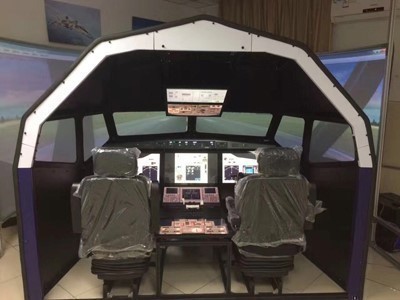

民航大型客机综合程序训练器
产品特点:
真实模拟民航客机操作程序;
采用真机实拍高精度照片二次编程,提供真机一般的使用环境;
采用触摸方式实现主仪表面板,中控台,顶板的操作;
高度仿真的实体操作部件:驾驶杆,脚蹬,MCP/FCU, EFIS, FMC/CDU, Warning Panel....
功能强大,简单易用的教员台系统

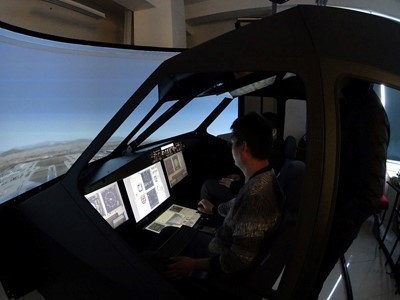

多种视景显示方案可选:大尺寸液晶面板拼接,环幕,球幕等

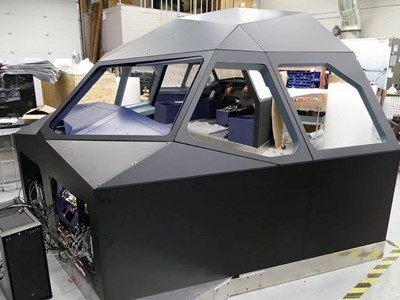

1:1金属外壳(可选)
三自由度运动平台(可选)
适用单位:
航空公司飞行相关岗位认知及训练;
航空院校教学,科研开发平台;
中小学航空科普,飞行体验,飞行教学。

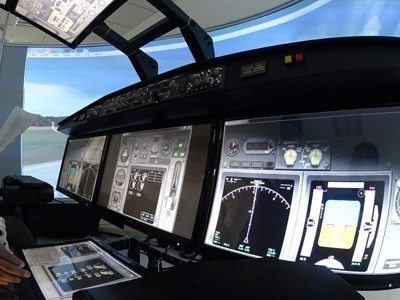

IPT-737TP 综合程序训练器
737NG综合程序训练器系统组成 |
1.1系统由以下六个模块组成:
a)视景显示系统:1套
b)触摸控制及仪表系统:1套
c)飞行操控系统:2套
d)自动驾驶及告警面板系统:1套
e)飞行计算机管理系统:1套
f)飞行教员台系统:1套(需自备电脑)
1.2 仿真机型的选择
737NG机型:便于使用者迅速掌握737NG飞机的系统和操纵要领,判读飞行仪表,操作多功能控制面板及飞行管理计算机完成标准飞行起落。
具有可更换相应部件,换装为其他大型客机机型能力。
具有可二次开发能力,尤其是飞行计算机管理及飞行数据导入导出。
737NG综合程序训练器各模块技术标准 |
针对于波音737NG机型设计的飞行程序训练装置,配有简单的视景系统、带触控的虚拟显示中央仪表板,油门中控台,顶板等,游戏级操纵系统。
2.1系统包括以下训练能力
a)起飞、着陆操作与程序;
b)自动驾驶及导航飞行;
c)本场飞行;
d)转场飞行;
e)仪表飞行;
2.2模块组成:
a)虚拟飞行座舱和座舱设备

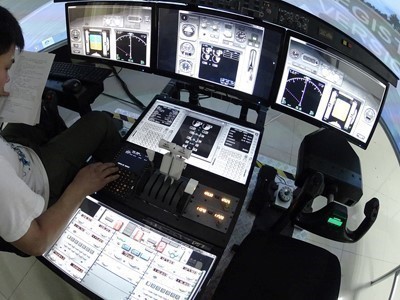

在台架上通过显示器以虚拟的方式模拟飞机座舱的前仪表板设备、与起飞着陆有关的操纵台设备及航电设备,并通过触摸屏或鼠标的操作方式进行程序操作。
可调节的飞行座椅;
b)操纵设备
操纵设备包括游戏级的驾驶杆、脚蹬/刹车设备。
c)实体航电设备

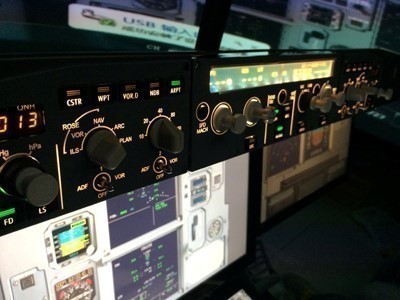

多功能控制面板(自动驾驶及导航,适用于737NG机型)
飞行管理计算机(适用737NG机型)
告警控制面板
d)视景系统:由显示系统、图像生成计算机和视景数据库组成。
显示系统

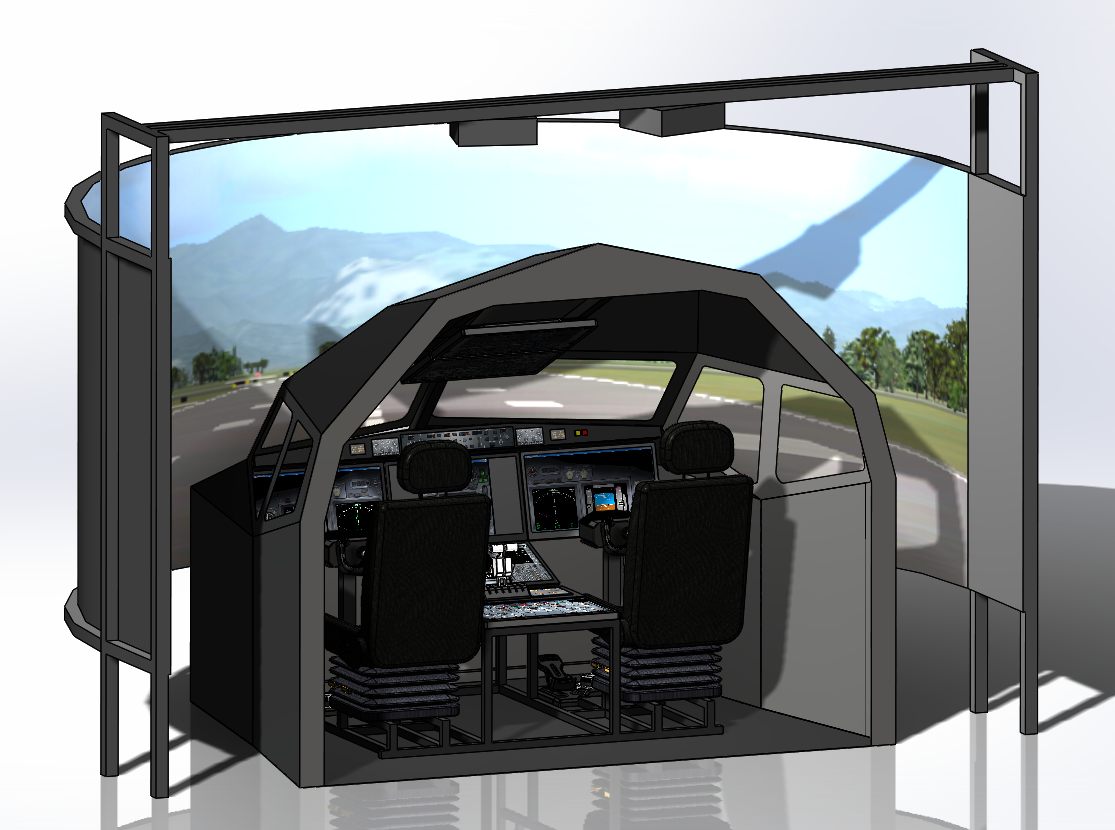

显示方式:显示器(可升级为柱幕显示,显示区域直径3.5米,显示高度1.6米,水平视场角180和22度两种规格)
显示器分辨率:最高支持1920×1080像素
显示器尺寸:≥ 27寸
数量4个横置,整体分辨率最高达到7680×1920
图像生成计算机
单通道基于PC的图形生成系统
视景数据库
机场数量: ≥100个
视景数据库范围: 包含全球各大型机场
云、雨、雪、雾效果
不同程度能见度效果
图像随时间变化效果
机场灯效果
周边灯光效果
机场数据库建模内
跑道
滑行道
停机坪
机场灯
标志
主要建筑物
e)系统仿真软件
基于洛克希德.马丁P3D飞行平台,仿真737NG飞机主要系统的工作状态及特性,包括:
飞行系统仿真
动力系统仿真
操纵系统
供电系统
燃油系统
液压系统
航姿系统
大气系统
导航系统
仪表系统
f)计算机与接口系统
计算机系统包括主仿真计算机、视景生成计算机。
各计算机采用工业标准计算机,各通信模块间可以通过UDP传输协议,使用标准的以太网接口通讯。
操纵设备通过标准USB接口与主仿真计算机进行通信。
g)音响系统
音响系统模拟飞行过程中飞行员可听到的主要环境声音,包括环境音响、音频音响。
模拟不同转速下的发动机噪声
模拟飞机气流噪声
模拟飞机轮胎滑跑和接地噪声
模拟导航设备的音频和语音告警声
h)教员台系统
控制页面
系统控制
冻结控制:总冻结、高度冻结、位置冻结;
复位控制:总复位、故障复位;
参数显示
显示起飞机场名称;
显示飞机当前速度、高度、航向、经纬度;
飞机设置
电气设置
重量和平衡设置
机场,跑道设置
飞机计划设置
故障设置
天气设置
风设置
云设置
其他气象条件设置
3.技术培训
培训包括针对设备维护人员的培训和使用人员的培训两部分:
a)设备维护人员培训:负责在用户地对设备使用人员的开展为期4个小时的设备使用培训,培训内容应包括:
系统组成和基本原理、接口系统、训练器座舱设备维护及排故。
教员控制台使用。
b)初级飞行技能培训:负责在用户地对设备教学人员的开展为期4个小时的飞行培训,培训内容应包括:
737NG机型的飞行程序训练
自动驾驶仪及飞行管理计算机的初级使用
二次开发接口原理
应用领域:
最适合学校高级飞行体验及飞行理论教学提高用途:
供飞行理论课中、高级班学员结合课程进行模拟飞行训练;
供学员或飞行员自驾模拟飞行,练习仪表飞行和通讯;
利用选装教员台系统,可以设定飞任务,记录飞行状态,提高飞行品质,极大提高教学效率。
供航空科研单位测试飞行数据,提供飞行环境测试航电设备等多种功能实现。
IPT-320TP 综合程序训练器
1. A320综合程序训练器系统组成
1.1系统由以下六个模块组成:
a) 视景显示系统:1套
b) 触摸控制及仪表系统:1套
c) 飞行操控系统:2套
d) 自动导航驾驶及告警面板系统:1套
e) 飞行计算机管理系统:1套
f) 飞行教员台系统:1套(触摸式一体电脑)
1.2 功能规划
a) 便于使用者迅速掌握A320飞机的系统和操纵要领,判读飞行仪表,操作多功能控制面板及飞行管理计算机完成标准飞行起落。
b) 具有可更换相应部件,换装为其他大型客机机型能力。
c) 具有可二次开发能力,尤其是飞行计算机管理及飞行数据导入导出。
2. 各模块技术标准
针对于A320机型设计的飞行程序训练装置,配有简单的视景系统、带触控的虚拟显示中央仪表板,油门中控台,顶板等,游戏级操纵系统。
2.1系统应包括以下训练能力
a) 起飞、着陆操作与程序;
b) 自动驾驶及导航飞行;
c) 本场飞行;
d) 转场飞行;
e) 仪表飞行;
2.2模块组成:
a) 虚拟飞行座舱和座舱设备
支撑座舱模拟设备的支架及底座
通过显示器以虚拟的方式模拟飞机座舱的前仪表板设备、与起飞着陆有关的操纵台设备及航电设备,并通过触摸屏或鼠标的操作方式进行程序操作,触控仪表部分包括:
主仪表面板(机长侧,中部,副驾侧)
飞行管理计算机(适用A320机型)
中控台
顶板
可调节的飞行座椅;
b) 操纵设备
操纵设备包括游戏级的驾驶侧杆、脚蹬/刹车设备。
c) 实体航电设备
FCU飞行控制面板(自动驾驶及导航,适用于A320机型)
告警控制面板
d) 视景系统
视景系统由显示系统、图像生成计算机和视景数据库组成。
显示系统
显示方式: 显示器 (可升级为柱幕显示,显示区域直径3.5米,显示高度1.6米,水平视场角180和22度两种规格)
显示器分辨率:最高支持1920×1080像素
显示器尺寸:≥ 27寸
数量4个横置,整体分辨率最高达到7680×1920
图像生成计算机
单通道基于PC的图形生成系统
视景数据库
机场数量: ≥100个
视景数据库范围: 包含全球各大型机场
云、雨、雪、雾效果
不同程度能见度效果
图像随时间变化效果
机场灯效果
周边灯光效果
机场数据库建模内
跑道
滑行道
停机坪
机场灯
标志
主要建筑物
e) 系统仿真软件
基于洛克希德.马丁P3D飞行平台,仿真A320飞机主要系统的工作状态及特性,包括:
飞行系统仿真
动力系统仿真
操纵系统
供电系统
燃油系统
液压系统
航姿系统
导航系统
仪表系统
f) 计算机与接口系统
计算机系统包括主仿真计算机、视景生成计算机。
各计算机采用工业标准计算机,各通信模块间可以通过UDP传输协议,使用标准的以太网接口通讯。
操纵设备通过标准USB接口与主仿真计算机进行通信。
g) 音响系统
音响系统模拟飞行过程中飞行员可听到的主要环境声音,包括环境音响、音频音响。
模拟不同转速下的发动机噪声
模拟飞机气流噪声
模拟飞机轮胎滑跑和接地噪声
模拟导航设备的音频和语音告警声
h) 教员台系统
控制页面
系统控制
冻结控制:总冻结、高度冻结、位置冻结;
复位控制:总复位、故障复位;
参数显示
显示起飞机场名称;
显示飞机当前速度、高度、航向、经纬度;
飞机设置
电气设置
重量和平衡设置
机场,跑道设置
飞机计划设置
故障设置
天气设置
风设置
云设置
其他气象条件设置
技术培训
培训包括针对设备维护人员的培训和使用人员的培训两部分:
a) 设备维护人员培训:负责在用户地对设备使用人员的开展为期4个小时的设备使用培训,培训内容应包括:
系统组成和基本原理、接口系统、训练器座舱设备维护及排故。
教员控制台使用。
b) 初级飞行技能培训:负责在用户地对设备教学人员的开展为期4个小时的飞行培训,培训内容应包括:
A320机型的飞行程序训练
自动驾驶仪及飞行管理计算机的初级使用
二次开发接口原理
应用领域:
最适合学校高级飞行体验及飞行理论教学提高用途:
供飞行理论课中、高级班学员结合课程进行模拟飞行训练;
供学员或飞行员自驾模拟飞行,练习仪表飞行和通讯;
利用选装教员台系统,可以设定飞任务,记录飞行状态,提高飞行品质,极大提高教学效率。
供航空科研单位测试飞行数据,提供飞行环境测试航电设备等多种功能实现。
